• RA-HD型切丁机

RA-HD型切丁机

均匀切丁、切条或切片,重载应用

  • 可切出中小尺寸的各种丁块和切条。
  • 最大进料尺寸3.5"(88.9 mm)
  • 配备不锈钢零件。
  • 提供RA-A和RA-D重载款。
  • RA-D配置10匹大马力电机使用RA-A多种现有部件,构成全新的重载驱动配置,并且相关部件可以促进负载分布吸收,减少负载压力。
  • 能持续操作,切割过程不中断,而且设计简单,清洁和维护简单便利。

产品应用

新款RA-HD型切丁机是RA-A及RA-D型的重载升级版。RA-HD型的绝大部分零部件与这两款设备通用。配备了更大的电机及新款重载型驱动部件使得产能得到大幅提升。新款的外侧轴承支架使得驱动部件得到加强。铰链式设计的防护罩便于设备清洁与维护。RA-HD可对多种蔬菜,水果,坚果,奶酪,肉类等进行切丁,切条,切片。设备允许的最大进料尺寸为3.5"(88.9 mm)。设备支持连续不间断运行,设计简便易于清洁与维护。

  • 马苏里拉奶酪丁

  • 奶酪条

  • 西班牙香肠丁

  • 切达奶酪丝

  • 切达奶酪丁

  • 奶酪丁

  • 咸肉丁

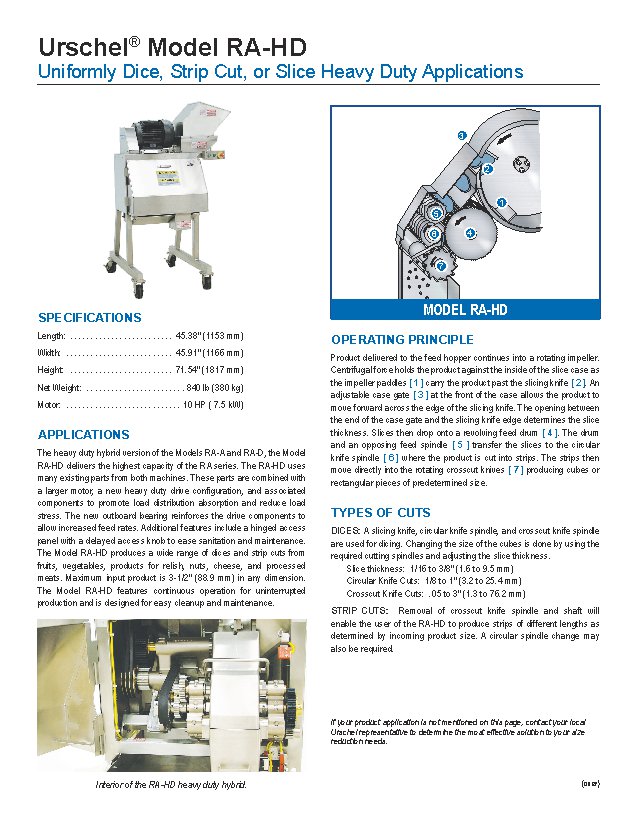

设备规格

长度:
45.38" (1153 mm)
宽度:
45.91" (1166 mm)
高度:
71.54" (1817 mm)
净重:
840 lb (380 kg)
电机:
10 HP ( 7.5 kW)

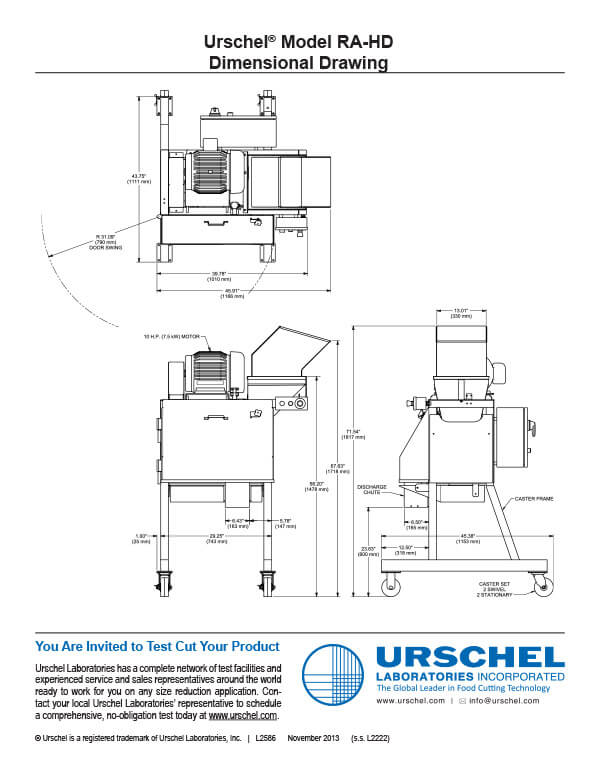

尺寸图

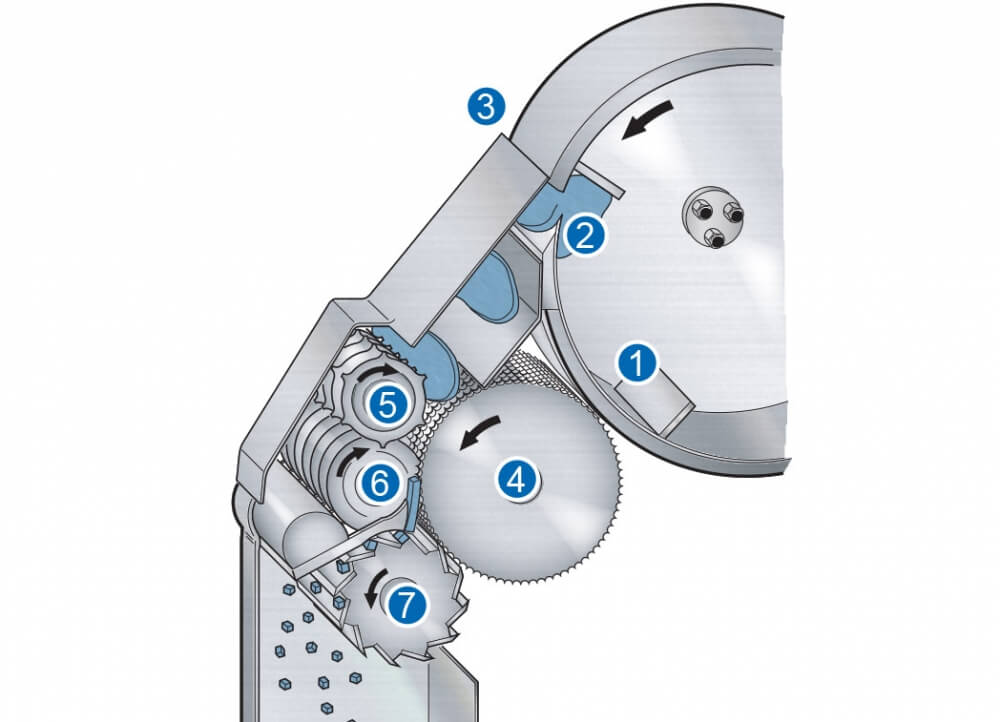

切割原理

RA-HD型切丁机

  1. 产品被投入进料斗,然后进入旋转的叶轮。产生的离心力使产品靠在切片箱内壁上。
  2. 由叶轮[ 1 ] 将产品送至切片刀[ 2 ]。
  3. 切片箱前端的切片调节板[ 3 ]引导产品到达切片刀。
  4. 切片调节板与切片刀之间的距离决定了切片厚度。切好的片滑落到进料滚筒[ 4 ]上。
  5. 进料滚筒与进料轴[ 5 ]将片送至
  6. 环刀[ 6 ]切成条。
  7. 切成的条直接进入旋转的横切刀[ 7 ]切成预定尺寸的丁或者长条。

切割类型

切丁

该设备使用切片刀、环型刀轴和横切刀轴构成切丁部件。如果需要变更切丁尺寸,需要更换相应的刀轴并调整切片厚度。

切片厚度

1/16~ 3/8" (1.6~ 9.5 mm)

环型刀

1/8~ 1" (3.2~ 25.4 mm)

横切刀

.05~1-1/2" (1.3~ 38.1 mm)

切条

拆卸下横切刀轴时即可根据进料产品尺寸切出不同长度的条。还可能需要更换环型刀轴。
