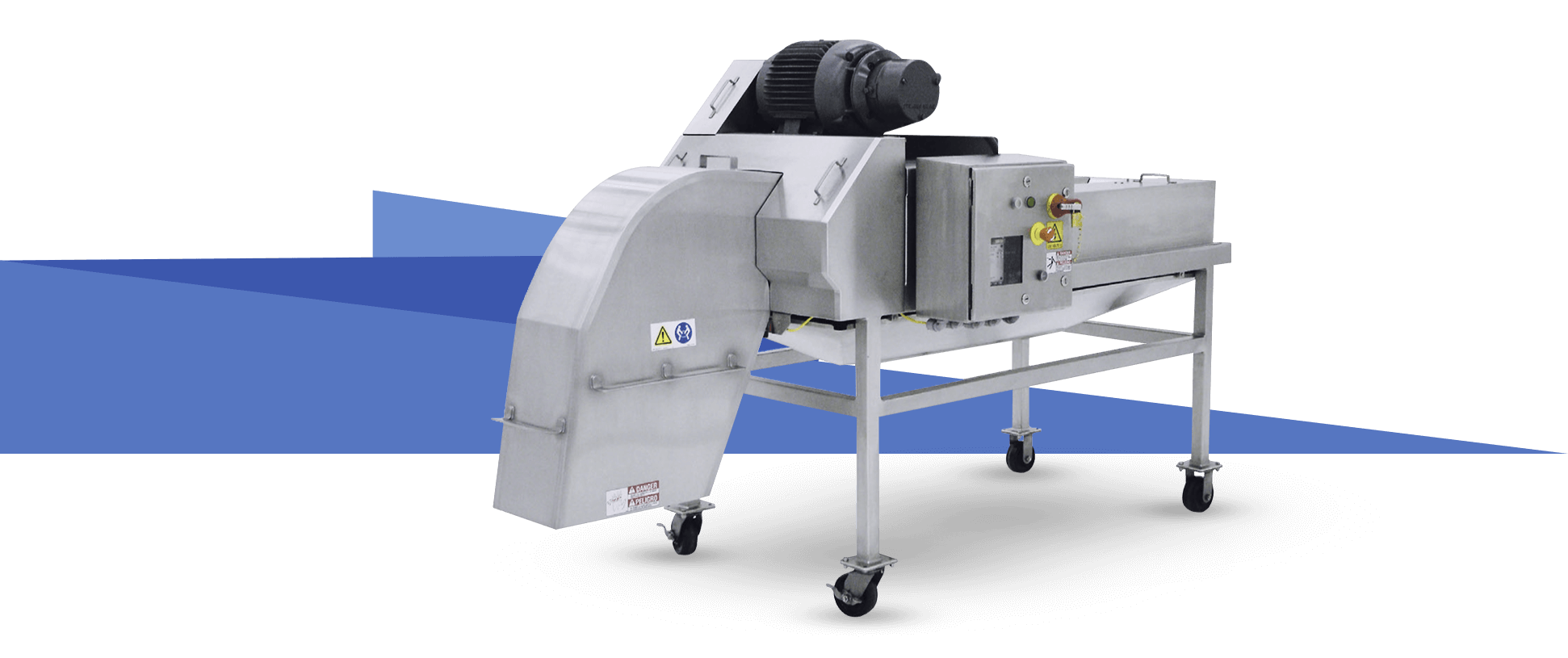

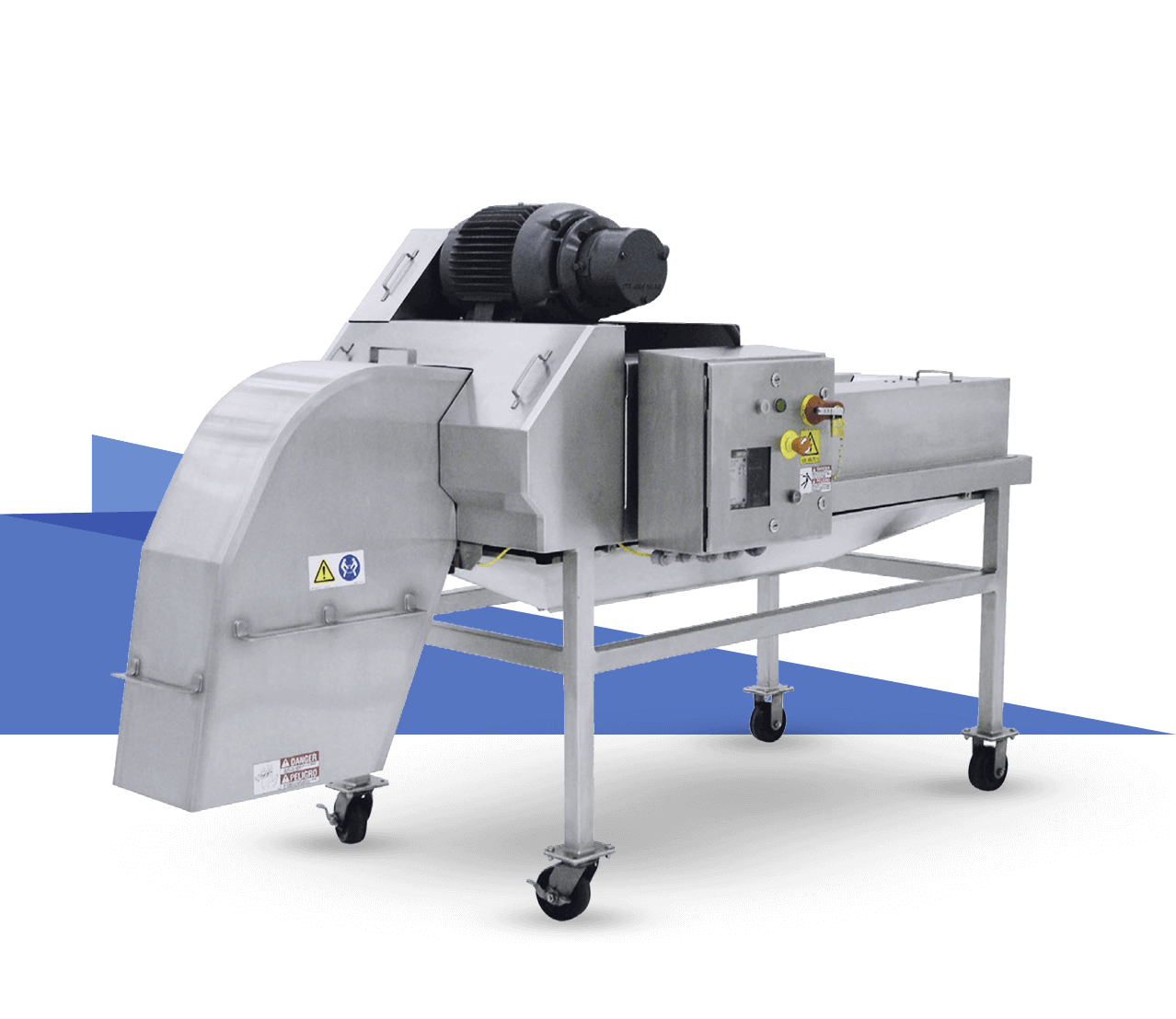

• J9-A型切丁机

J9-A型切丁机

拥有进料带输送的切块机/切条机

  • 设备为标准配置时,密实类产品最大进料厚度为3/8" (9.5 mm)。
  • 设备配制可选的进料滚筒时,密实类产品最大进料厚度为1/2" (12.7 mm)。
  • 可切出小至3/16" (4.8 mm) 的多种规格丁块和各种切条。
  • J9-A型设备配不锈钢接触零件。
  • 能连续操作,切割过程不间断。

产品应用


Urschel J9-A型切丁机能对菠菜、青菜、青椒、柑桔皮、芹菜、西兰花、香菜、冷冻肉等各种产品作切丁和切条加工。此款机器的特点是能持续操作,切割过程不中断,而且设计简单,清洁和维护简单便利。


当设备为标准配置时,密实类产品最大进料厚度为3/8" (9.5 mm)。当设备配制可选的进料滚筒时,密实类产品最大进料厚度为1/2" (12.7 mm)。根据产品的可压缩程度,J9-A型还可以加工更厚的产品。

  • 皮塔饼片

  • 甜椒丁

  • 玉米饼条

  • 鸡肉丁

  • 鸡肉条

  • 布朗尼蛋糕丁

  • 牛肉干

  • 咸肉丁

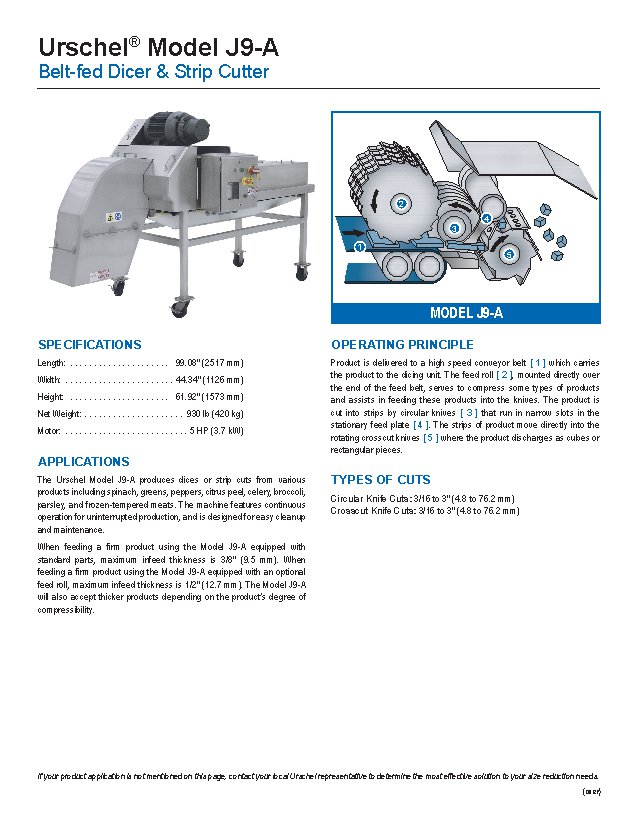

设备规格

J9-A型切丁机

长度:
99.08" (2517 mm)
宽度:
44.34" (1126 mm)
高度:
61.92" (1573 mm)
净重:
930 lb (420 kg)
电机:
5 HP (3.7 kW)

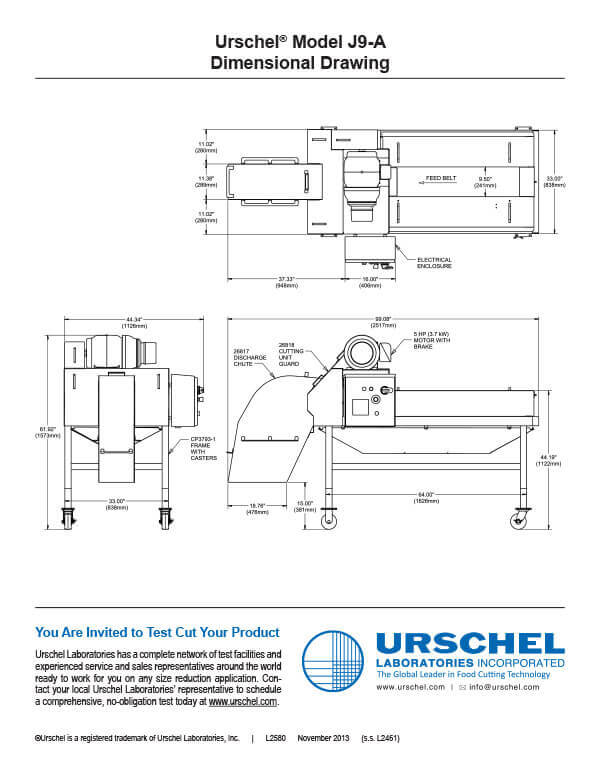

尺寸图

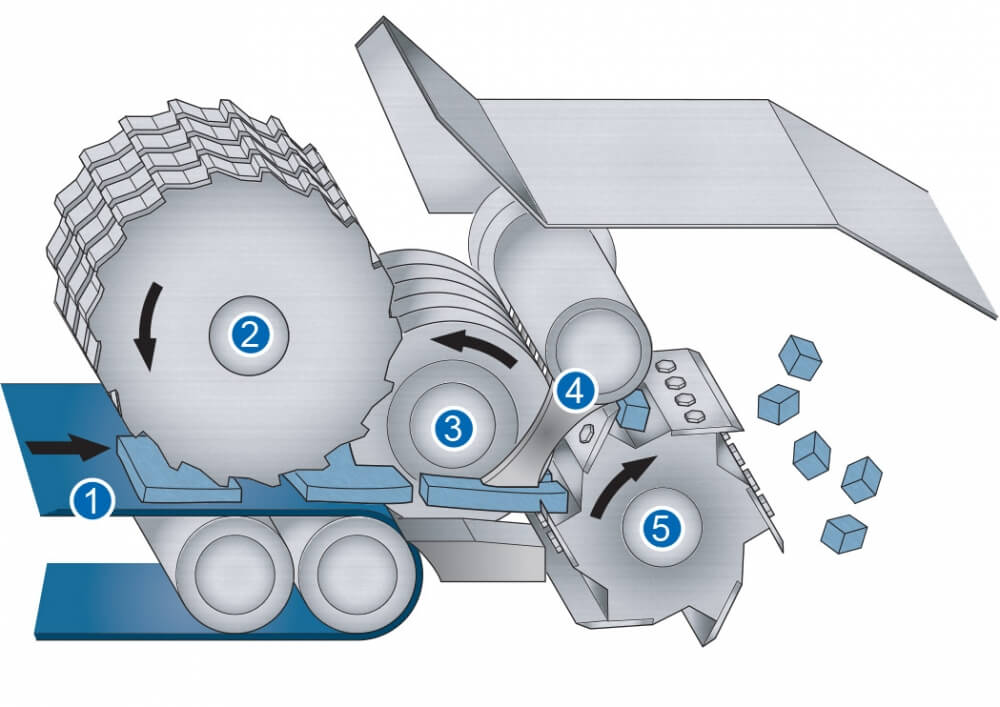

切割原理

J9-A型切丁机

  1. 原料被投入到高速输送带[ 1 ]上,输送带将原料传送至切割单元
  2. 位于进料带端部上方的进料滚筒[ 2 ]将一些类型的原料进行压缩,以便将这些原料送至环刀
  3. 原料被固定在梳刀板[ 4 ]窄槽内运行的环刀 [ 3 ]切成条。
  4. 切好的条直接进入旋转的横切刀[ 5 ],继而被切成块。

切割类型

环型刀选择

3/16 to 2" (4.8 to 50.8 mm)

横切刀选择

3/16 to 3" (4.8 to 76.2 mm)

切条

从机器上拆卸下横切刀轴,可以进行切条加工。条的长度和厚度将取决于原产品的尺寸。一些应用可能需要使用选配的卸料槽。
