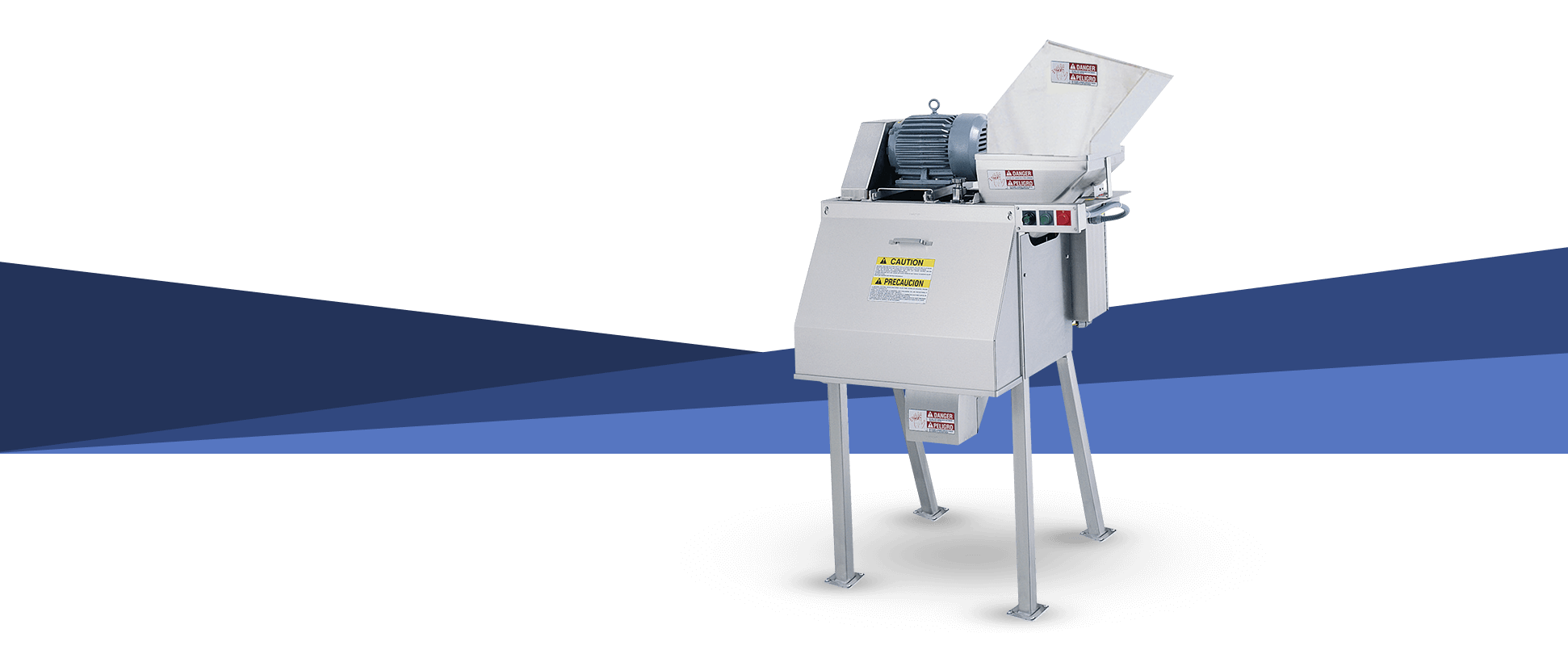

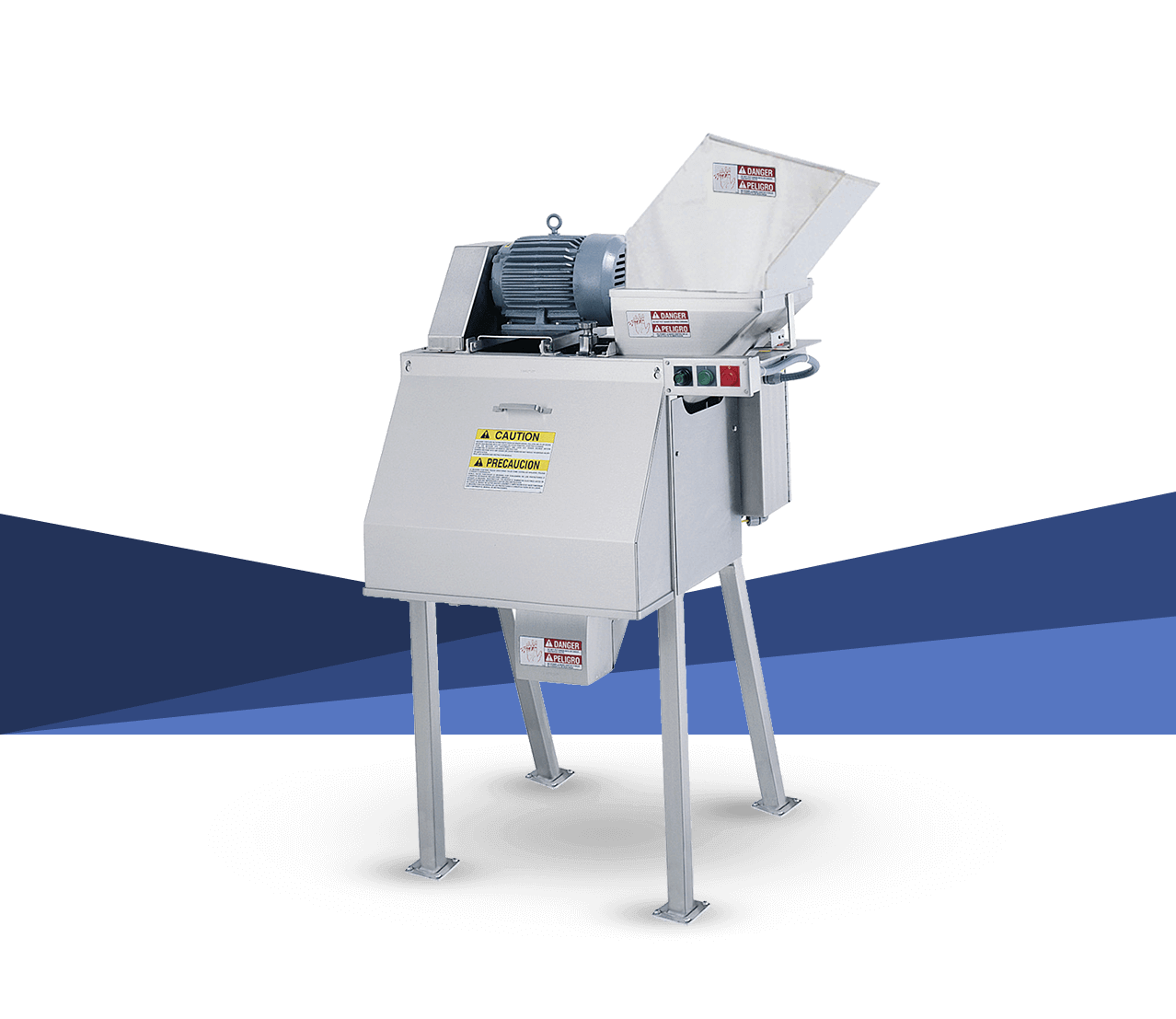

RA-A型切丁机
RA-A型切丁机
生产中小尺寸丁块
- 可切出中小尺寸的各种丁块和切条。
- 最大进料尺寸3.5"（88.9 mm）。
- 配备不锈钢接触零件。
- 能连续操作，切割过程不间断。
产品应用
RA-A型可对水果、蔬菜、调味品用产品、坚果、经加工的肉类等多种产品作切丁和切条加工。产品进料的最大允许尺寸为任一边不超过3-1/2" (88.9 mm)。RA-A型的特点是能持续操作，切割过程不中断，而且设计简单，清洁和维护简单便利。

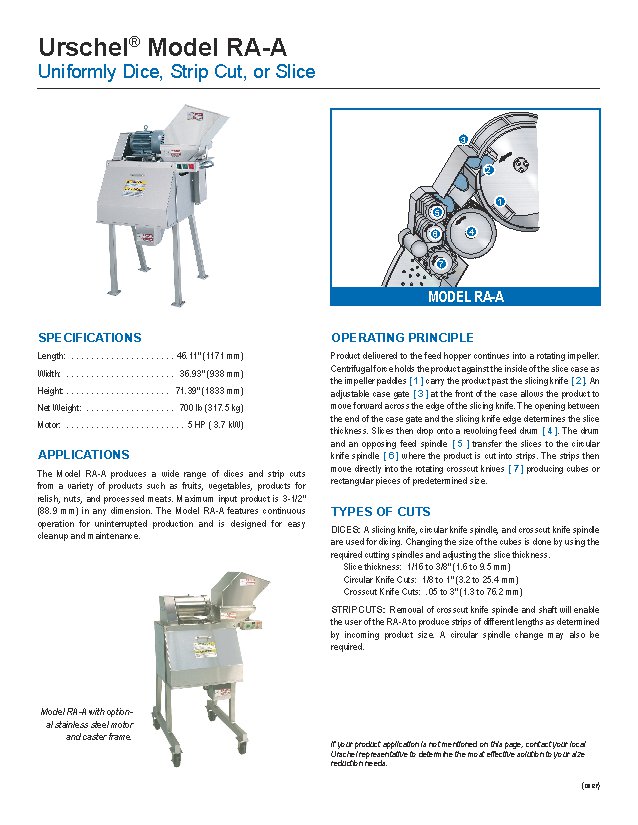

设备规格
RA-A型切丁机
长度：
46.11" (1171 mm)
宽度：
36.93" (938 mm)
高度：
71.39" (1833 mm)
净重：
700 lb (317.5 kg)
电机：
5 HP ( 3.7 kW)

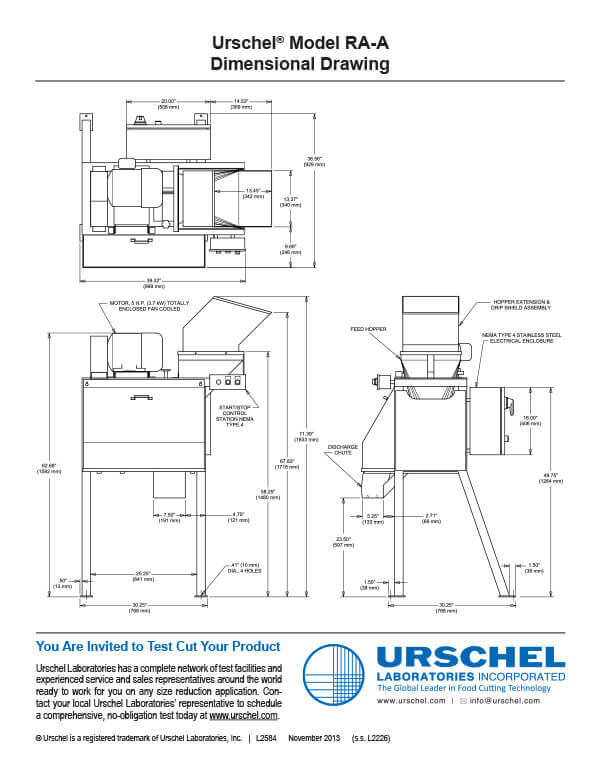

尺寸图

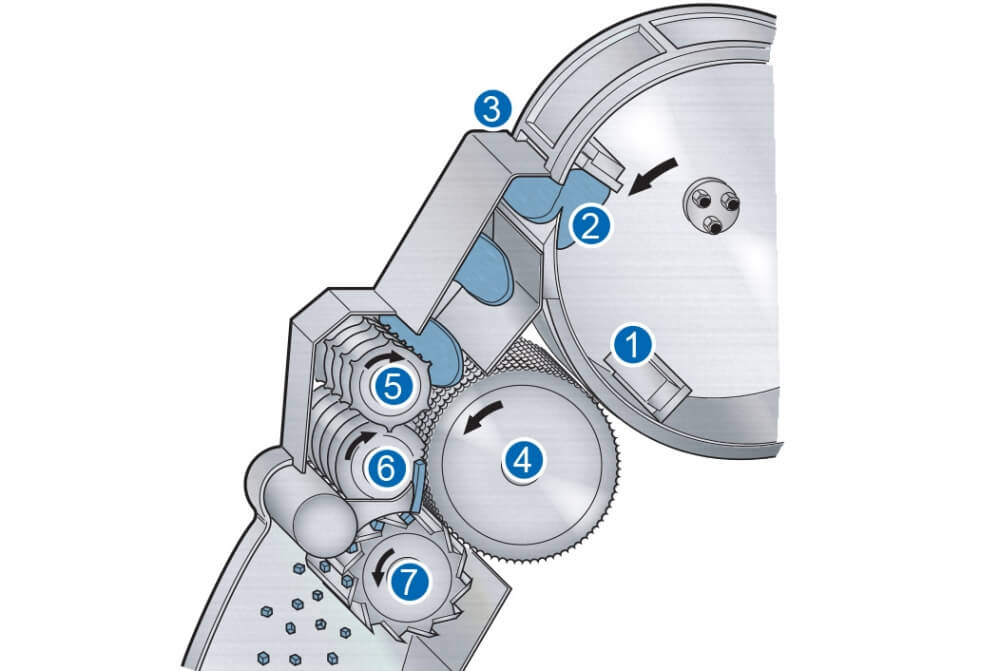

切割原理
RA-A型切丁机
- 产品被投入进料斗，然后进入旋转的叶轮。产生的离心力使产品靠在切片箱内壁上。
- 由叶轮[ 1 ] 将产品送至切片刀[ 2 ]。
- 切片箱前端的切片调节板[ 3 ]引导产品到达切片刀。
- 切片调节板与切片刀之间的距离决定了切片厚度。切好的片滑落到进料滚筒[ 4 ]上。
- 进料滚筒与进料轴[ 5 ]将片送至
- 环刀[ 6 ]切成条。
- 切成的条直接进入旋转的横切刀[ 7 ]切成预定尺寸的丁或者长条
切割类型
切丁
该设备使用切片刀、环型刀轴和横切刀轴构成切丁部件。如果需要变更切丁尺寸，需要更换相应的刀轴并调整切片厚度。
切片厚度
1/16~3/8" (1.6~9.5 mm)
环型刀选择
1/8~1" (3.2 ~25.4 mm)
横切刀选择
05~3" (1.3~76.2 mm)
切条
拆卸下横切刀轴时即可根据进料产品尺寸切出不同长度的条。还可能需要更换环型刀轴。
