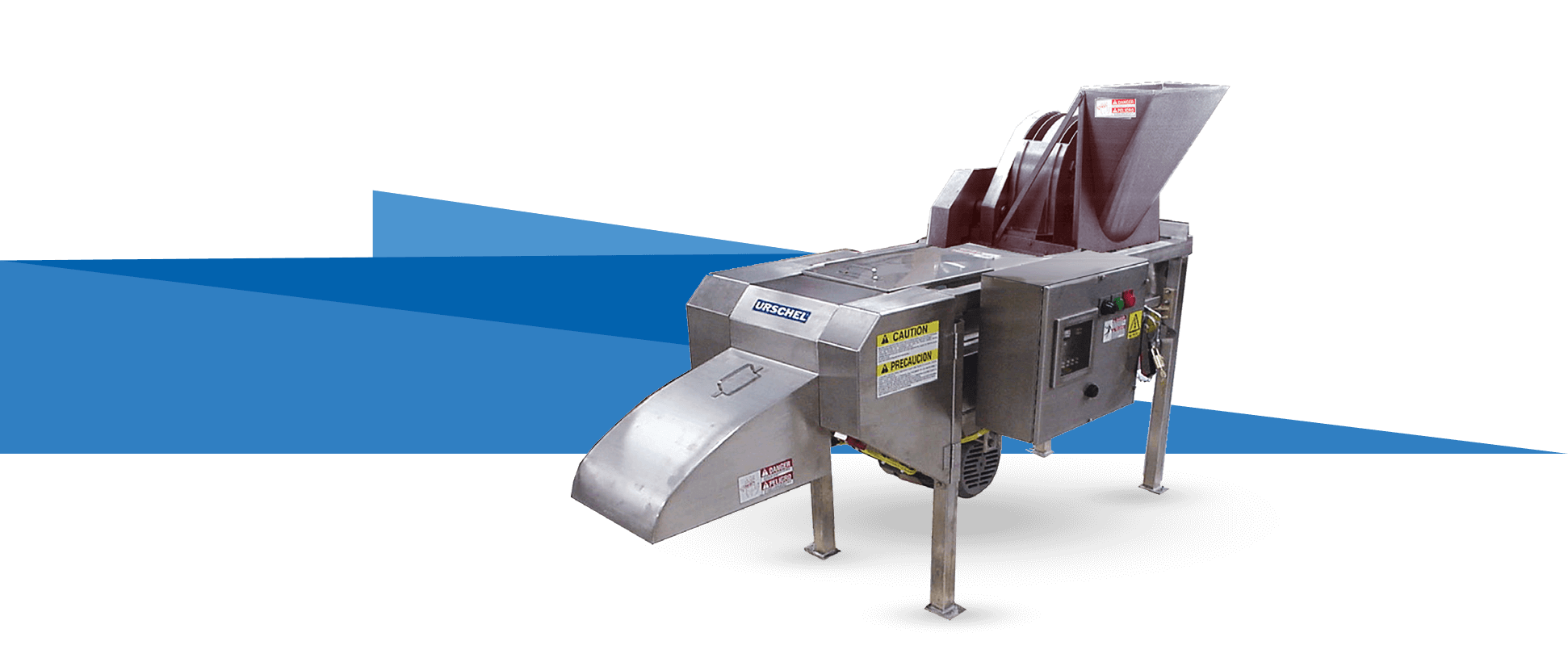

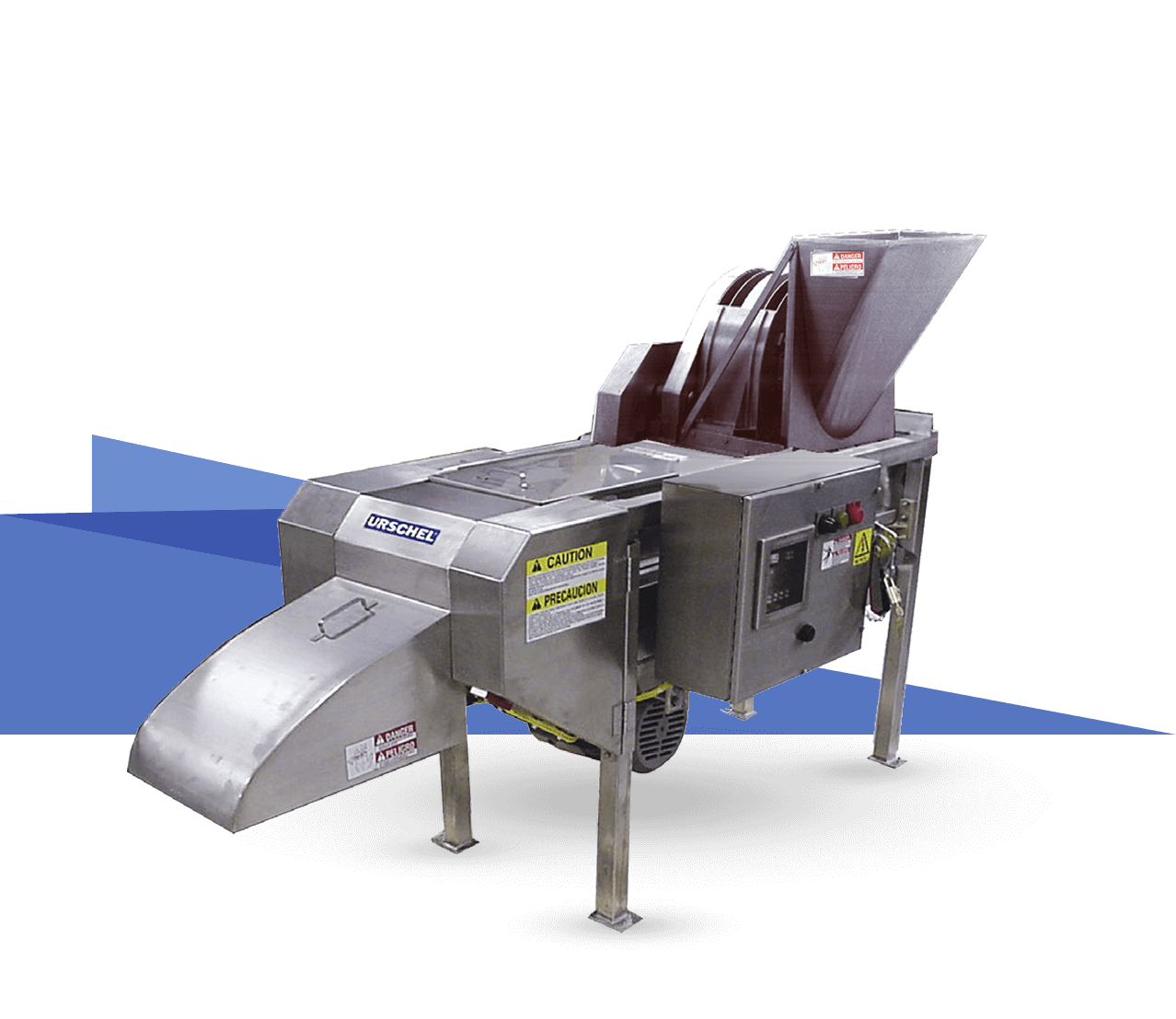

W型切片机

高效法式青刀豆切段机

  • 适合切割长度3" (76.2 mm)或以上的白灼圆或扁荚豆。
  • 能连续操作,切割过程不间断。
  • 含有不锈钢,镁铝铜和铝产品部件。
  • 环型刀轴更换简单。

产品应用


W型切片可以出色的将圆荚豆切成法式切片。此机器对于其它类型的荚豆也有出色的切割效果。W切片机的特点是能持续操作,切割过程不中断,而且设计简单,清洁和维护简单便利。

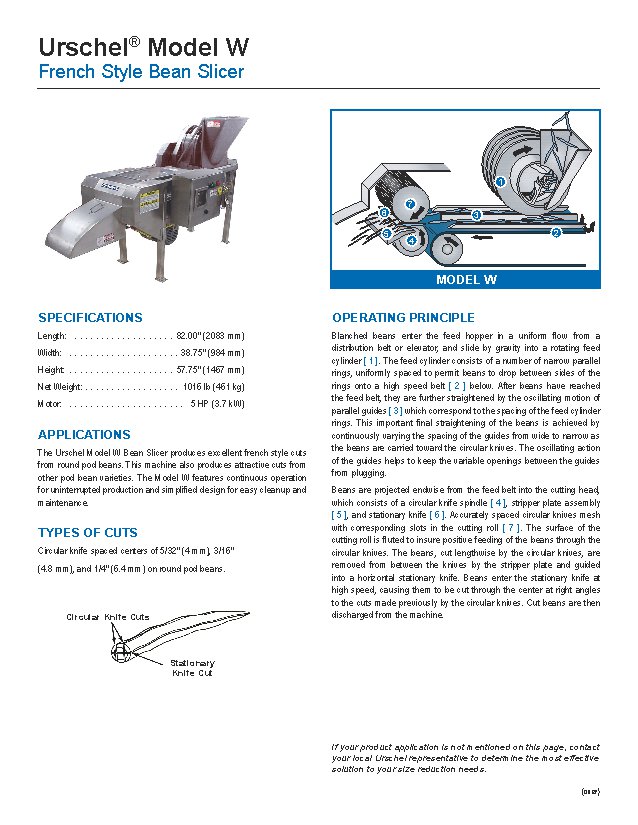

设备规格

长度:
82.00" (2083 mm)
宽度:
38.75" (984 mm)
高度:
57.75" (1467 mm)
净重:
1016 lb (461 kg)
电机:
5 HP (3.7 kW)

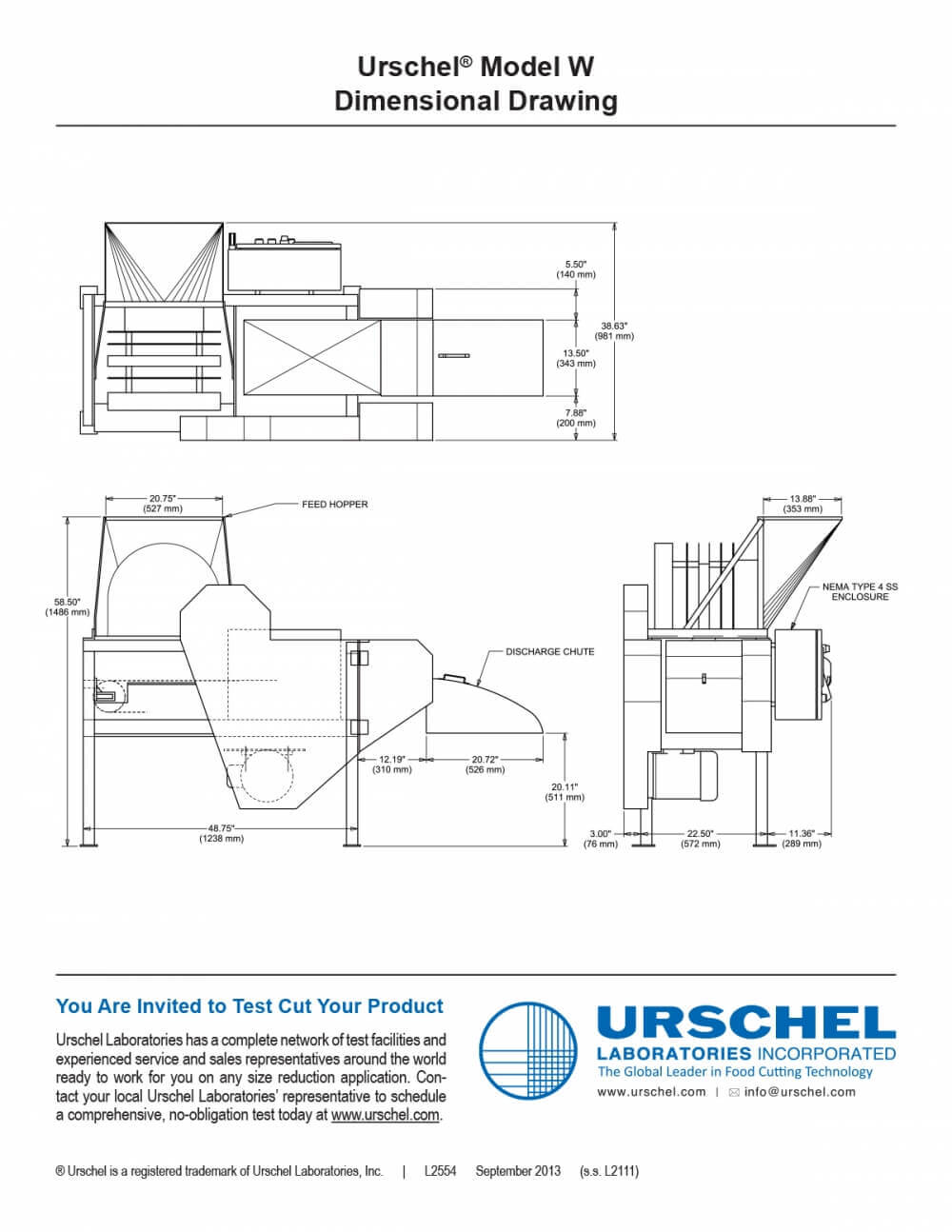

尺寸图

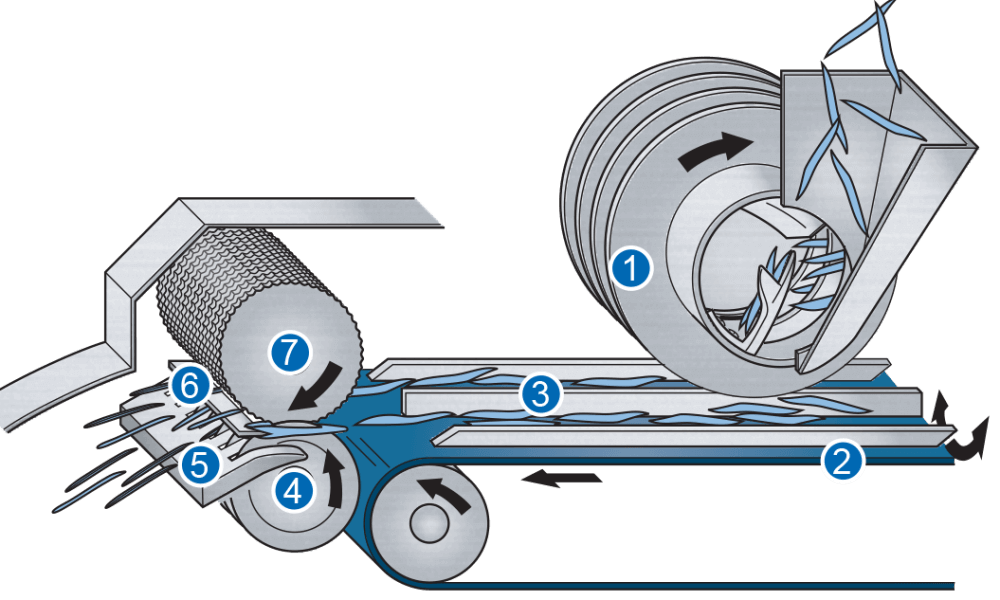

切割原理

W型切片机

  1. 长条形豆类以均匀的流量从分配带或升降机进入加料斗,并借助重力滑入旋转的进料筒[ 1 ]。
  2. 进料筒由多个窄平行环组成,允许豆类进入环之间并落到下方的高速带上[ 2 ]。
  3. 当豆类到达进料带时,被与进料筒环间隙相应的平行导轨[ 3 ]的摆动运动进一步矫直。这一重要的最终矫直可通过将导轨间距随着豆类被推至环型刀而由宽变窄来实现。导轨的摆动有助于防止导轨间的开口阻塞。
  4. 豆类产品顺着进料带来到圆刀[ 4 ]总成的切割区域。
  5. 梳刀板[ 5 ]
  6. 切片刀[ 6 ]
  7. 产品顺着进料轴[ 7 ]的槽进入圆刀切割。紧接着顺着梳刀板经过切片刀切割后快速离开切割区域。

切割类型

圆刀

圆刀尺寸5/32" (4 mm), 3/16" (4.8 mm)以及1/4" (6.4 mm)
